Дроп плоский усиленный/ТПОд2
По запросу
В наличии
Конкретные параметры кабелей рассчитываются на основе сформированных технических требований Заказчика по опросному листу

Применяется для подвеса на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями.

Допускается прокладка внутри зданий кабельных лотках, в кабельных каналах. Прокладка по внешним фасадам зданий.

+

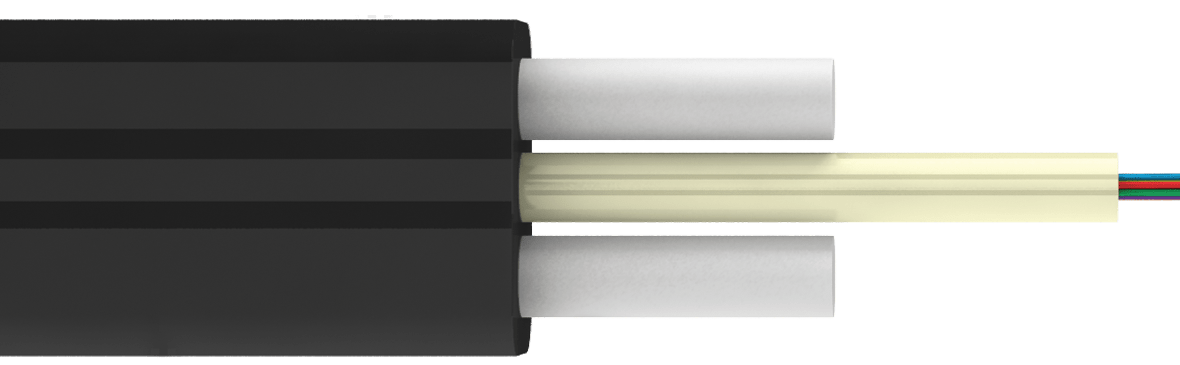

Дроп плоский усиленный/ТПОд2

дроп кабель
  • 4
    Оболочка
  • 3
    Силовые элементы — стеклопластиковые прутки
  • 2
    Оптический модуль
  • 1
    Оптическое волокно

Преимущества

Рабочая температура до минус 60 градусов

Чрезвычайно высокая стойкость к раздавливающим нагрузкам – 1,4 кН/см

Подвес до 100 метров

Полностью диэлектрический

Допустимая растягивающая нагрузка до 3 кН

Основные технические параметры

Характеристики оптического волокна
Цветовая идентификация оптического волокна


Допустимая раздавливающая нагрузка — от 1,4 кН/см


Кол-во ОВ в кабеле До 8 До 12 До 16 До 24
Габаритные размеры кабеля, мм 3,0×7,6 3,1×8,0 3,3×8,6 3,6×9,5
Допустимая растягивающая нагрузка, кН 1,3 1,4 1,7 2,2
Вес кабеля, кг/км 27,1 29,5 34,0 41,5

Изготавливается по ТУ 3587-001-88083123-2011.

Параметры эксплуатации
Рабочая температура* -60°С…+70°С
Температура монтажа -30°С…+50°С
Температура транспортировки и хранения -60°С…+70°С
Минимальный радиус изгиба не менее 15 диаметров кабеля
Срок службы 25 лет
Гарантийный срок эксплуатации определяется договором поставки, но не менее двух лет

* По желанию Заказчика диапазон рабочих температур может быть увеличен.


Инструкция по монтажу оптического кабеля типа ТПОд2, ОМП, ОВП производства завода «Инкаб»

Опции
Документы

Спецификации:


По желанию заказчика, «завод Инкаб» может предоставить спецификацию на любую номенклатуру оптического кабеля.


В связи с совершенствованием конструкций и технологий, «завод Инкаб» оставляет за собой право корректировать данные, указанные в спецификациях без предварительного уведомления.


Сертификат соответствия кабеля в СДС «Военный регистр» № ВР 16.2.0634-2015 от 10.04.2015
Сертификат соответствия кабеля в СДС «Оборонный регистр» № RU.В063.ОРП 02.С216-2015 от 10.04.2015

Сертификат соответствия ГОСТ Р № РОСС RU.АГ99.Н04840 от 28.01.2016

Декларация о соответствии зарегистрирована в Федеральном агентстве связи РФ 04 апреля 2013.
ТПОд2 — Д-КБ-3125-ТПОд2

Сертификат пожарной безопасности (групповая прокладка; малодымные, безгалогенные (-нг(А)-HF)) № С-RU.ПБ57.В.03140 от 20.06.2016

Система маркировки

Инструкция по монтажу

Рекомендации
Для данного типа кабеля мы рекомендуем использовать муфты нашего партнера, компании «ССД»:

Рекомендуемые муфты:
МТОК-Л7/48-1КС1645-К
МКО-П1/A-10SC-8SC/APC-8SC/APC
МКО-С7/А-8SC-2ФТ16
МКО-Л6/А-8SC-ФТ8х3
МКО-Г3/A-8SC
