ДПОм/ДПОд — подвесной с выносным силовым элементом

Назначение:

ДПОм — для подвеса между зданиями и сооружениями, на опорах воздушных линий связи, контактной сети железных дорог, линий электропередач. ДПОд — то же, что и ДПОм, в том числе при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям.

Кабель ДПОм

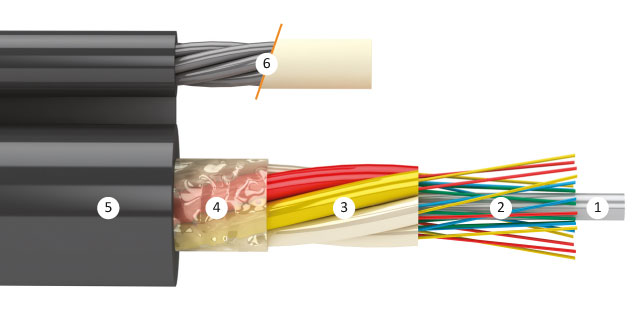

Конструкция ДПОм:

  1. Центральный силовой элемент (ЦСЭ) — стеклопластиковый диэлектрический стержень.
  2. Оптическое волокно.
  3. Оптический модуль в оболочке из ПБТ, заполненный гидрофобным гелем.
  4. Межмодульный гидрофобный гель.
  5. Защитный шланг из полимерного материала.
  6. Подвесной элемент: ДПОм — стальной трос, ДПОд — диэлектрический стержень.
Посмотреть схему
производства кабеля ДПОм/ДПОд
Видео-инструкция: Разделка кабеля ДПОм

Спецконструкции:

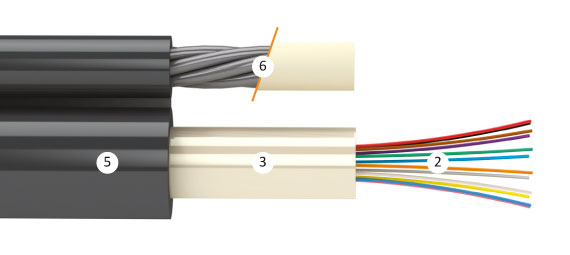

ТПОм, ТПОд — Кабель с центральным оптическим модулем

Изготавливается по ТУ 3587-001-88083123-2010.

Параметры эксплуатации:

Рабочая температура -60°С…+70°С
Температура монтажа -30°С…+50°С
Температура транспортировки и хранения -50°С…+50°С
Минимальный радиус изгиба не менее 20 диаметров кабеля
Срок службы 25 лет
Срок гарантийной эксплуатации 2 года
Минимальный радиус изгиба оптического волокна не менее 3 мм (в течение 10 мин)

Основные технические параметры

Модуль упругости выносного силового элемента:
ДПОм — 125 кН/мм2,
ДПОд — 50 кН/мм2
Модуль упругости выносного силового элемента: ДПОм — 125 кН/мм2, ДПОд — 50 кН/мм2

Основные технические параметры
Модуль упругости вынос. силового элемента — 125 кН/мм2
Раздавливающая нагрузка — 0,3 кН/см
Кабель ДПОм

Кол-во ОВ в кабеле Диаметр по оболочке Эквив. диам. кабеля, мм Макс. габаритный размер кабеля, мм Вес кабеля, кг/км
Допустимое растягивающее усилие — 4 кН
Диаметр по оболочке выносного силового элемента — 5,2 мм
до 4 8,6 10,3 15,8 99
до 32 8,9 10,5 16,1 101
до 48 9,3 10,9 16,5 107
до 64 9,8 11,3 17,0 112
до 72 10,4 11,8 17,6 125
до 96 11,4 12,7 18,6 140
до 144 13,8 14,7 21,0 180
Допустимое растягивающее усилие — 6 кН
Диаметр по оболочке выносного силового элемента — 5,8 мм
до 4 8,6 10,6 16,4 116
до 32 8,9 10,8 16,7 118
до 48 9,3 11,2 17,1 124
до 64 9,8 11,6 17,6 129
до 72 10,4 12,1 18,2 142
до 96 11,4 12,9 19,2 158
до 144 13,8 15,0 21,6 197
Допустимое растягивающее усилие — 7 кН
Диаметр по оболочке выносного силового элемента — 6,1 мм
до 4 8,6 10,7 16,7 126
до 32 8,9 10,9 17,0 128
до 48 9,3 11,3 17,4 134
до 64 9,8 11,7 17,9 139
до 72 10,4 12,2 18,5 152
до 96 11,4 13,1 19,5 167
до 144 13,8 15,1 21,9 207
Допустимое растягивающее усилие — 9 кН
Диаметр по оболочке выносного силового элемента — 6,4 мм
до 4 8,6 10,8 17,0 137
до 32 8,9 11,0 17,3 139
до 48 9,3 11,4 17,7 144
до 64 9,8 11,9 18,2 150
до 72 10,4 12,3 18,8 163
до 96 11,4 13,2 19,8 178
до 144 13,8 15,2 22,2 218
Допустимое растягивающее усилие — 12 кН
Диаметр по оболочке выносного силового элемента — 7,0 мм
до 4 8,6 11,1 17,6 161
до 32 8,9 11,3 17,9 163
до 48 9,3 11,7 18,3 168
до 64 9,8 12,1 18,8 174
до 72 10,4 12,6 19,4 187
до 96 11,4 13,4 20,4 202
до 144 13,8 15,5 22,8 242

Кабель ДПОд
Модуль упругости выносного силового элемента — 50 кН/мм2
Допустимое растягивающее усилие — 4 кН
Диаметр по оболочке силового элемента — 6,5 мм

Кол-во ОВ в кабеле Диаметр по оболочке Эквив. диам. кабеля, мм Макс. габаритный размер кабеля, мм Вес кабеля, кг/км
до 4 8,6 10,9 17,1 103
до 32 8,9 11,1 17,4 105
до 48 9,3 11,5 17,8 110
до 64 9,8 11,9 18,3 115
до 72 10,4 12,4 18,9 128
до 96 11,4 13,2 20,3 143
до 144 14,6 15,6 22,1 201
Допустимое растягивающее усилие — 6 кН
Диаметр по оболочке выносного силового элемента — 7,5 мм
до 4 8,6 11,3 18,1 121
до 32 8,9 11,5 18,4 123
до 48 9,3 11,9 18,8 128
до 64 9,8 12,3 19,3 133
до 72 10,4 12,8 19,9 146
до 96 11,4 13,6 21,3 161
до 144 14,6 16,4 24,1 219
Кол-во ОВ в кабеле Допуст. растяг. усилие, кН Диам. по оболочке Эквив. диам. кабеля, мм Макс. габаритный размер кабеля, мм Вес кабеля, кг/км Модуль упругости вынос. силового эл-та, кН/мм2 Раздав. нагрузка, кН/см
вынос. силового эл-та, мм кабеля, мм
Кабель ТПОм
до 16 4 5,0 6,7 8,2 12,7 76 125 0,3
до 16 6 5,6 6,7 8,5 13,3 93
до 16 7 5,9 6,7 8,6 13,6 102
до 16 9 6,2 6,7 8,7 13,9 113
до 16 12 6,8 6,7 9,0 14,5 137
Кабель ТПОд
до 16 4 6,3 6,7 8,7 14 78 50 0,3
до 16 6 7,3 6,7 9,2 15 95

Рекомендуемые расстояния для подвеса кабеля

На сайте нашей компании вы найдете программу для расчета необходимых характеристик кабеля для заданных условий монтажа и эксплуатации (расстояний между опорами, стрелы провиса, условий окружающей среды). Для более подробной консультации вы всегда можете обратиться к нашим специалистам по тел.: (342) 211-41-41.
Спецификации

По желанию заказчика, ООО «Инкаб» может предоставить спецификацию на любую номенклатуру оптического кабеля.

В связи с совершенствованием конструкций и технологий, ООО «Инкаб» оставляет за собой право корректировать данные, указанные в спецификациях без предварительного уведомления.

Сертификаты

Декларация о соответствии от 28 июля 2010:

Сертификат пожарной безопасности № С-RU.ПБ18.В.00004 от 26.03.2009
