Назначение:
Кабели применяются для прокладки в грунтах всех групп, в кабельной канализации, трубах, блоках, при наличии особо высоких требований по механической устойчивости.
Конструкция:

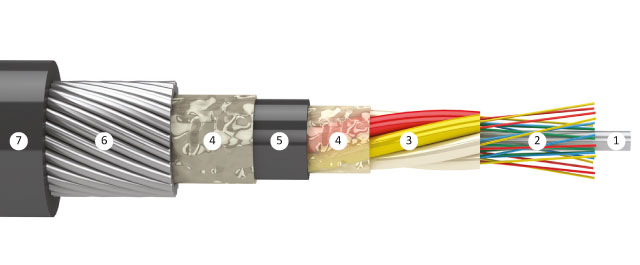

- Центральный силовой элемент (ЦСЭ) — стеклопластиковый диэлектрический стержень.
- Оптическое волокно.
- Оптический модуль в оболочке из ПБТ, заполненный гидрофобным гелем.
- Гидрофобный гель.
- Промежуточная оболочка из полимерного материала.
- Броня из высокопрочных стальных оцинкованных проволок с нанесенным гидрофобным гелем.
- Оболочка из полимерного материала.

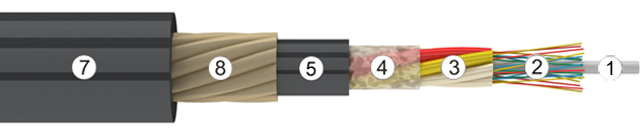

- Броня из стеклопластиковых прутков (ДПД)
Спецконструкции:
ДПС-Н — оболочка кабеля изготавливается из полимерного материала, не распространяющего горение.
ДПС-нг — оболочка кабеля изготавливается из полимерного материала, не распространяющего горение при групповой прокладке, не содержащего галогенов с низким дымовыделением.
ДПС в сухом исполнении — для вертикальной прокладки и удобства монтажа кабелей (гидрофобный заполнитель в сердечнике заменен сухими водоблокирующими материалами).
ДПС с повышенной влагонепроницаемостью — в кабеле проложена внутренняя алюмополиэтиленовая оболочка.

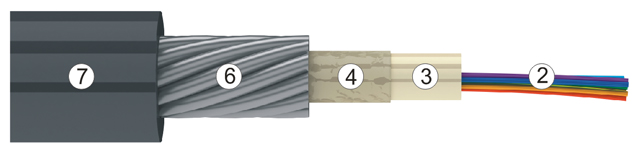

ТОС — кабель с центральным оптическим модулем.
ДПД — диэлектрический кабель, бронированный с стеклопластиковыми прутками.
Текущие конструкции могут быть изменены по желанию клиента.
Изготавливается по ТУ 3587-001-88083123-2010.
Параметры эксплуатации:
| Рабочая температура |
-50°С…+50°С |
| Температура монтажа * |
-10°С…+50°С |
| Температура транспортировки и хранения |
-50°С…+50°С |
| Минимальный радиус изгиба |
не менее 20 диаметров кабеля |
| Срок службы |
25 лет |
| Срок гарантийной эксплуатации |
2 года |
| Минимальный радиус изгиба оптического волокна |
не менее 3 мм (в течение 10 мин) |
*- По требованию клиента кабель поставляется с диапазоном температур монтажа от -30°С до +50°С
Основные технические параметры ДПС
Раздавливающая нагрузка — 0,7 кН/см
Растягивающая нагрузка — 7 кН
| Кол-во ОВ в кабеле |
Диаметр кабеля, мм |
Вес кабеля, кг/км |
Радиус изгиба, мм |
| до 16 |
13,8 |
312 |
276 |
| до 32 |
14,0 |
316 |
280 |
| до 48 |
14,5 |
341 |
290 |
| до 72 |
16,0 |
411 |
320 |
| до 96 |
16,8 |
446 |
336 |
| до 144 |
20,8 |
815 |
416 |
| до 192 |
23,3 |
962 |
466 |
Раздавливающая нагрузка — 0,7 кН/см
Растягивающая нагрузка — 20 кН
| Кол-во ОВ в кабеле |
Диаметр кабеля, мм |
Вес кабеля, кг/км |
Радиус изгиба, мм |
| до 16 |
15,4 |
477 |
308 |
| до 32 |
15,6 |
480 |
312 |
| до 48 |
15,3 |
420 |
306 |
| до 72 |
16,8 |
502 |
336 |
| до 96 |
16,8 |
446 |
336 |
| до 144 |
20,8 |
815 |
416 |
| до 192 |
23,3 |
920 |
466 |
Основные технические параметры ТОС
Раздавливающая нагрузка — 0,7 кН/см
Растягивающая нагрузка — 7 кН
| Кол-во ОВ в кабеле |
Диаметр кабеля, мм |
Вес кабеля, кг/км |
Радиус изгиба, мм |
| до 6 |
9,5 |
154 |
190 |
| до 8 |
9,6 |
155 |
192 |
| до 12 |
9,8 |
157 |
196 |
| до 16 |
10,0 |
168 |
200 |
| до 24 |
10,3 |
181 |
206 |
Раздавливающая нагрузка — 0,7 кН/см
Растягивающая нагрузка — 10 кН
| Кол-во ОВ в кабеле |
Диаметр кабеля, мм |
Вес кабеля, кг/км |
Радиус изгиба, мм |
| до 6 |
10,3 |
204 |
206 |
| до 8 |
10,4 |
205 |
208 |
| до 12 |
10,6 |
208 |
212 |
| до 16 |
10,8 |
226 |
216 |
| до 24 |
11,1 |
229 |
222 |
Спецификации
По желанию заказчика, ООО «Инкаб» может предоставить спецификацию на любую номенклатуру оптического кабеля.
В связи с совершенствованием конструкций и технологий, ООО «Инкаб» оставляет за собой право корректировать данные, указанные в спецификациях без предварительного уведомления.
Сертификаты
Декларация о соответствии от 28 июля 2010:
Сертификат пожарной безопасности № С-RU.ПБ18.В.00004 от 26.03.2009
Сертификат пожарной безопасности (марки ДПС-нг, ТОС-нг) № С-RU.ПБ18.B.00066 от 02.06.2011
Сертификат пожарной безопасности (марки ДПД-Н, ТОС-Н) № C-RU.ПБ18.В.00101 от 26.09.2011
Сертификат пожарной безопасности (марки ДПД-нг-HF) № C-RU.ПБ18.В.00146 от 27.03.2012
