ДПТ — подвесной самонесущий

Назначение:

Кабели применяются для подвеса на опорах воздушных линий связи, контактной сети железных дорог, линий электропередач, в том числе при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям.

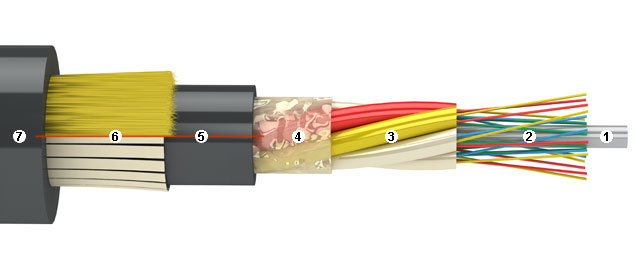

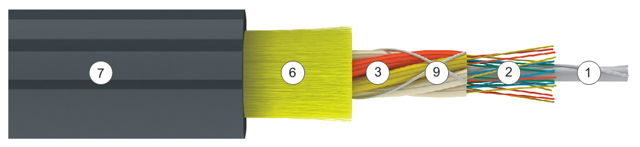

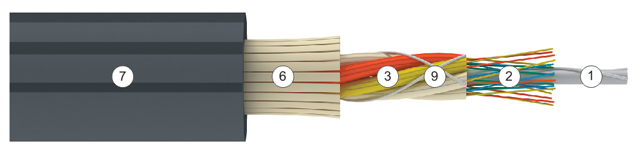

Конструкция:

  1. Центральный силовой элемент (ЦСЭ) — стеклопластиковый диэлектрический стержень.
  2. Оптическое волокно.
  3. Оптический модуль в оболочке из ПБТ, заполненный гидрофобным гелем.
  4. Межмодульный гидрофобный гель.
  5. Промежуточная оболочка из полимерного материала.
  6. Упрочняющие элементы (арамидные нити / стеклонити).
  7. Защитный шланг из полимерного материала.
  8. ПЭТ-лента (для спецконстркции ДОТ)
  9. Водоблокирующие нити
Посмотреть схему
производства кабеля ДПТ
Видео-инструкция: Разделка кабеля ДПТ

Спецконструкции:

ДПТ-Н — оболочка кабеля изготавливается из полимерного материала, не распространяющего горение, не содержащего галогенов с низким дымовыделением.
ДПТ-нг — оболочка кабеля изготавливается из полимерного материала, не распространяющего горение при групповой прокладке, не содержащего галогенов с низким дымовыделением.
ДПТ-Э — оболочка кабеля изготавливается из трекингостойкого полимерного материала.
ДПТ в сухом исполнении — для вертикальной прокладки и удобства монтажа кабелей (гидрофобный заполнитель в сердечнике заменен сухими водоблокирующими материалами).
ДОТ — кабель облегченной конструкции (без промежуточной оболочки).

ДОТа / ДОТс в сухом исполнении — кабель облегченной конструкции (без промежуточной оболочки) с упрочняющими элементами (арамидные нити / стеклонити), межмодульный гидрофобный заполнитель заменен сухими водоблокирующими материалами.


Изготавливается по ТУ 3587-001-88083123-2010.

Параметры эксплуатации:

Рабочая температура -60°С…+70°С
Температура монтажа -30°С…+50°С*
Температура транспортировки и хранения -50°С…+50°С
Минимальный радиус изгиба не менее 20 диаметров кабеля
Срок службы 25 лет
Срок гарантийной эксплуатации 2 года
Минимальный радиус изгиба оптического волокна не менее 3 мм (в течение 10 мин)

*Кабель ДПТа с МДРН свыше 35 кН предназначен для прокладки и монтажа при температуре не ниже минус 10°С

Основные технические параметры ДПТа

Раздавливающая нагрузка для всех кабелей группы ДПТ — 0,3 кН/см

Кол-во ОВ в кабеле Диаметр кабеля, мм Вес кабеля, кг/км Радиус изгиба, мм
Допустимое растягивающее усилие — 3,5 кН
до 4 12,2 113 244
до 48 12,6 119 252
до 72 13,4 134 268
до 96 14,2 151 284
до 144 16,8 208 336
до 192 19,4 276 388
Допустимое растягивающее усилие — 6 кН
до 4 12,3 117 246
до 48 12,7 123 254
до 72 13,5 138 270
до 96 14,3 155 286
до 144 16,9 212 338
до 192 19,5 280 390
Допустимое растягивающее усилие — 8 кН
до 4 12,5 121 250
до 48 12,9 127 258
до 72 13,6 141 272
до 96 14,4 159 288
до 144 17,0 216 340
до 192 19,6 283 392
Допустимое растягивающее усилие — 10 кН
до 4 13,2 137 264
до 48 13,6 143 272
до 72 14,3 156 286
до 96 15,2 175 304
до 144 17,7 233 354
до 192 20,2 304,1 404
Допустимое растягивающее усилие — 12 кН
до 4 13,3 140 266
до 48 13,7 147 274
до 72 14,4 161 288
до 96 15,3 182 306
до 144 17,8 241 356
до 192 20,3 307,9 406
Допустимое растягивающее усилие — 15 кН
до 4 13,5 145 270
до 48 13,9 151 278
до 72 14,6 164 291
до 96 15,5 186 310
до 144 17,9 243 358
до 192 20,4 313,6 408
Допустимое растягивающее усилие — 20 кН
до 4 14,5 159 290
до 48 14,9 164 298
до 72 15,6 177 312
до 96 16,6 201 332
до 144 19,2 259 384
до 192 21,8 330,1 436
Допустимое растягивающее усилие — 25 кН
до 4 15,2 170 304
до 48 15,6 177 312
до 72 16,3 190 326
до 96 17,4 216 348
до 144 20,0 276 400
до 192 22,7 343,8 454
Допустимое растягивающее усилие — 30 кН
до 4 15,6 178 312
до 48 15,9 184 318
до 72 16,6 197 332
до 96 17,7 224 354
до 144 20,3 282 406
до 192 23,0 353,4 460

Основные технические параметры ДПТс

Кол-во ОВ в кабеле Диаметр кабеля, мм Вес кабеля, кг/км Радиус изгиба, мм
Допустимое растягивающее усилие — 3,5 кН
до 4 12,3 117 246
до 48 12,7 122 254
до 72 13,5 137 270
до 96 14,4 157 288
до 144 16,9 214 338
до 192 19,5 282 390
Допустимое растягивающее усилие — 6 кН
до 4 12,8 128 256
до 48 13,1 133 262
до 72 13,8 148 276
до 96 14,7 168 294
до 144 17,2 225 344
до 192 19,8 292 396
Допустимое растягивающее усилие — 7 кН
до 4 12,9 132 258
до 48 13,2 138 264
до 72 13,9 151 278
до 96 14,8 172 296
до 144 17,3 229 346
до 192 19,9 297 398
Допустимое растягивающее усилие — 8 кН
до 4 13,0 138 260
до 48 13,4 142 268
до 72 14,1 156 282
до 96 14,9 175 298
до 144 17,4 231 348
до 192 19,9 300 398
Допустимое растягивающее усилие — 10 кН
до 4 13,9 157 278
до 48 14,2 161 284
до 72 14,9 176 298
до 96 15,8 197 316
до 144 18,2 255 364
до 192 20,7 326,7 414

Основные технические параметры ДОТа

Кол-во ОВ в кабеле Диаметр кабеля, мм Вес кабеля, кг/км Радиус изгиба, мм
Допустимое растягивающее усилие — 3,5 кН
до 4 10,6 88,8 212
до 48 11,0 94,6 220
до 72 11,8 108,1 236
до 96 12,6 122,9 252
до 144 15,2 174,9 304
до 192 17,8 237,5 356
Допустимое растягивающее усилие — 6 кН
до 4 10,8 93,3 216
до 48 11,2 99,0 224
до 72 12,0 111,5 240
до 96 12,8 127,2 256
до 144 15,3 178,9 306
до 192 17,9 241,3 358
Допустимое растягивающее усилие — 8 кН
до 4 10,9 97,7 218
до 48 11,3 102,6 226
до 72 12,0 114,5 240
до 96 12,9 131,4 258
до 144 15,4 182,1 308
до 192 18,0 244,4 360

Основные технические параметры ДОТа (в сухом исполнении)

Кол-во ОВ в кабеле Диаметр кабеля, мм Вес кабеля, кг/км Радиус изгиба, мм
Допустимое растягивающее усилие — 3,5 кН
до 4 10,6 83,6 212
до 48 11,0 88,5 220
до 72 11,8 101,4 236
до 96 12,6 114,7 252
до 144 15,2 164,6 304
до 192 17,8 224,8 356
Допустимое растягивающее усилие — 6 кН
до 4 10,8 88,1 216
до 48 11,2 92,9 224
до 72 11,9 104,9 238
до 96 12,7 118,9 254
до 144 15,3 168,6 306
до 192 17,9 228,7 358
Допустимое растягивающее усилие — 8 кН
до 4 11,0 92,5 218
до 48 11,3 96,4 226
до 72 12,0 107,9 240
до 96 12,9 123,1 258
до 144 15,4 171,8 308
до 192 18,0 231,8 360

Основные технические параметры ДОТс

Кол-во ОВ в кабеле Диаметр кабеля, мм Вес кабеля, кг/км Радиус изгиба, мм
Допустимое растягивающее усилие — 3,5 кН
до 4 10,8 93,4 216
до 48 11,1 97,5 222
до 72 11,9 110,9 238
до 96 12,8 129 256
до 144 15,4 180,6 308
до 192 18,0 243 360
Допустимое растягивающее усилие — 6 кН
до 4 11,3 105,3 226
до 48 11,6 109,3 232
до 72 12,4 122,4 248
до 96 13,2 140,2 264
до 144 15,7 191,4 314
до 192 18,2 253,5 364
Допустимое растягивающее усилие — 7 кН
до 4 11,5 108,7 230
до 48 11,8 114,3 236
до 72 12,5 125,7 250
до 96 13,4 145 268
до 144 15,8 196 316
до 192 18,3 258 366
Допустимое растягивающее усилие — 8 кН
до 4 11,7 113,7 234
до 48 11,9 117,6 238
до 72 12,7 130,6 254
до 96 13,5 148,2 270
до 144 15,9 199,1 318
до 192 18,4 261,0 368

Основные технические параметры ДОТс (в сухом исполнении)

Кол-во ОВ в кабеле Диаметр кабеля, мм Вес кабеля, кг/км Радиус изгиба, мм
Допустимое растягивающее усилие — 3,5 кН
до 4 10,8 88,2 216
до 48 11,1 91,4 222
до 72 11,9 104,2 238
до 96 12,8 120,7 256
до 144 15,3 170,4 306
до 192 17,9 230,4 358
Допустимое растягивающее усилие — 6 кН
до 4 11,3 100,2 226
до 48 11,6 103,2 232
до 72 12,3 115,8 246
до 96 13,2 132 264
до 144 15,7 181,2 314
до 192 18,2 240,9 364
Допустимое растягивающее усилие — 7 кН
до 4 11,4 103,5 228
до 48 11,8 108,2 236
до 72 12,4 119,0 248
до 96 13,4 136,8 268
до 144 15,8 185,8 316
до 192 18,3 245,3 366
Допустимое растягивающее усилие — 8 кН
до 4 11,6 108,5 232
до 48 11,9 111,5 238
до 72 12,6 123,9 252
до 96 13,5 140,0 270
до 144 15,9 188,8 318
до 192 18,4 248,3 368




Скачать подробные технические характеристики самонесущих оптических кабелей производства ООО «Инкаб».
