Подвесной кабель с выносным силовым элементом (ДПОм, ДПОд)
Назначение:
ДПОм — для подвеса между зданиями и сооружениями, на опорах воздушных линий связи, контактной сети железных дорог, линий электропередач.
ДПОд — то же, что и ДПОм, в том числе при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям.
Кабель ДПОм

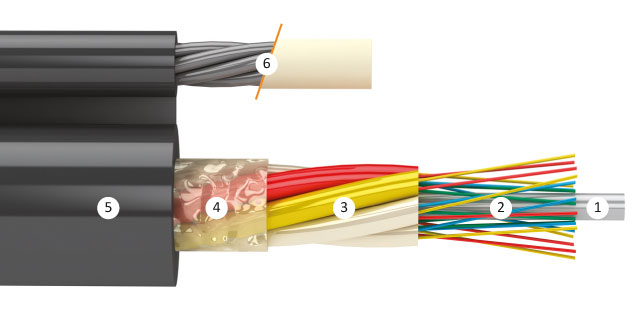

Конструкция ДПОм:
- Центральный силовой элемент (ЦСЭ) — стеклопластиковый диэлектрический стержень.
- Оптическое волокно.
- Оптический модуль в оболочке из ПБТ, заполненный гидрофобным гелем.
- Межмодульный гидрофобный гель.
- Защитный шланг из полимерного материала.
- Подвесной элемент: ДПОм — стальной трос, ДПОд — диэлектрический стержень.
Спецконструкции:

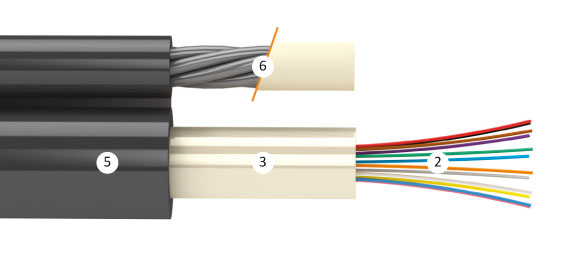

ТПОм, ТПОд — Кабель с центральным оптическим модулем
| Параметры эксплуатации: | |
| Рабочая температура | -60°С…+70°С |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -50°С…+50°С |
| Минимальный радиус изгиба | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Срок гарантийной эксплуатации | 2 года |
| Минимальный радиус изгиба оптического волокна | не менее 3 мм (в течение 10 мин) |
Основные технические параметры
|
Кол-во ОВ в кабеле
|
Допустимое
растягивающее усилие, кН
|
Диаметр по оболочке
|
Максимальный габаритный размер кабеля,
мм
|
Вес кабеля, кг/км
|
Модуль упругости выносного силового элемента, кН/мм2
|
Раздавливаю-щая нагрузка, кН/см
|
|
|
выносного силового элемента, мм
|
кабеля, мм
|
||||||
|
Кабель ДПОд |
|||||||
|
до 4
|
4
|
6,5
|
8,6
|
17,1
|
103
|
50
|
0,3
|
|
до 32
|
8,9
|
17,4
|
105
|
||||
|
до 48
|
9,3
|
17,8
|
110
|
||||
|
до 64
|
9,8
|
18,3
|
115
|
||||
|
до 72
|
10,4
|
18,9
|
128
|
||||
|
до 96
|
11,8
|
20,3
|
148
|
||||
|
до 4
|
6
|
7,5
|
8,6
|
18,1
|
121
|
50
|
0,3
|
|
до 32
|
8,9
|
18,4
|
123
|
||||
|
до 48
|
9,3
|
18,8
|
127
|
||||
|
до 64
|
9,8
|
19,3
|
133
|
||||
|
до 72
|
10,4
|
19,9
|
145
|
||||
|
до 96
|
11,8
|
21,3
|
165
|
||||
|
Кабель ДПОм |
|||||||
|
до 4
|
4
|
5,2
|
8,6
|
15,8
|
100
|
125
|
0,3
|
|
до 32
|
8,9
|
16,1
|
102
|
||||
|
до 48
|
9,3
|
16,5
|
107
|
||||
|
до 64
|
9,8
|
17,0
|
112
|
||||
|
до 72
|
10,4
|
17,6
|
125
|
||||
|
до 96
|
11,8
|
19,0
|
145
|
||||
|
до 4
|
6
|
5,8
|
8,6
|
16,4
|
117
|
125
|
0,3
|
|
до 32
|
8,9
|
16,7
|
119
|
||||
|
до 48
|
9,3
|
17,1
|
124
|
||||
|
до 64
|
9,8
|
17,6
|
129
|
||||
|
до 72
|
10,4
|
18,2
|
142
|
||||
|
до 96
|
11,8
|
19,6
|
162
|
||||
|
до 4
|
7
|
6,1
|
8,6
|
16,7
|
127
|
125
|
0,3
|
|
до 32
|
8,9
|
17,0
|
129
|
||||
|
до 48
|
9,3
|
17,4
|
134
|
||||
|
до 64
|
9,8
|
17,9
|
139
|
||||
|
до 72
|
10,4
|
18,5
|
152
|
||||
|
до 96
|
11,8
|
19,9
|
172
|
||||
|
до 4
|
9
|
6,4
|
8,6
|
17,0
|
138
|
125
|
0,3
|
|
до 32
|
8,9
|
17,3
|
140
|
||||
|
до 48
|
9,3
|
17,7
|
145
|
||||
|
до 64
|
9,8
|
18,2
|
150
|
||||
|
до 72
|
10,4
|
18,8
|
163
|
||||
|
до 96
|
11,8
|
20,2
|
183
|
||||
|
до 4
|
12
|
7,0
|
8,6
|
17,6
|
162
|
125
|
0,3
|
|
до 32
|
8,9
|
17,9
|
164
|
||||
|
до 48
|
9,3
|
18,3
|
169
|
||||
|
до 64
|
9,8
|
18,8
|
174
|
||||
|
до 72
|
10,4
|
19,4
|
187
|
||||
|
до 96
|
11,8
|
20,8
|
207
|
||||
|
Кол-во ОВ в кабеле
|
Допустимое
растягивающее усилие, кН
|
Диаметр по оболочке
|
Максимальный габаритный размер кабеля,
мм
|
Вес кабеля, кг/км
|
Модуль упругости выносного силового элемента, кН/мм2
|
Раздавливаю
-щая нагрузка, кН/см
|
|
|
выносного
силового
элемента, мм
|
кабеля, мм
|
||||||
|
Кабель ТПОд |
|||||||
|
до 16
|
4
|
6,3
|
6,7
|
14
|
77
|
50
|
0,3
|
|
до 16
|
6
|
7,3
|
6,7
|
15
|
95
|
||
|
Кабель ТПОм |
|||||||
|
до 16
|
4
|
5,0
|
6,7
|
12,7
|
75
|
125 | 0,3 |
|
до 16
|
6
|
5,6
|
6,7
|
13,3
|
92
|
||
|
до 16
|
7
|
5,9
|
6,7
|
13,6
|
102
|
||
|
до 16
|
9
|
6,2
|
6,7
|
13,9
|
113
|
||
|
до 16
|
12
|
6,8
|
6,7
|
14,5
|
136 | ||
На сайте нашей компании вы найдете программу для расчета необходимых характеристик кабеля для заданных условий монтажа и эксплуатации (расстояний между опорами, стрелы провиса, условий окружающей среды). Для более подробной консультации вы всегда можете обратиться к нашим специалистам по тел.: (342) 211-41-41.
Изготавливается по ТУ 3587-001-88083123-2009
Декларации о соответствии зарегистрированы в Федеральном агентстве связи РФ 28 января
