Материалы
Инкаб.Тектон
Решения для рынка ЦОД
Применение: для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам; внутри зданий

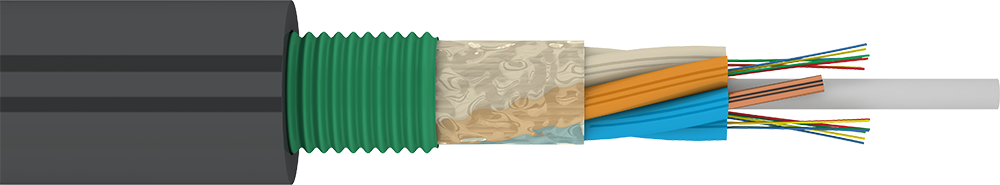

Центральный силовой элемент (стеклопластиковый пруток)
Оптическое волокно
Оптический модуль
Изолированная медная жила
Водоблокирующая лента
Броня из стальной ленты
Наружная оболочка
| Кол-во ОВ в кабеле, до | 96 | |
| Количество модулей | 4 | |
| Количество ОВ в модуле | 16 | |
| Количество изолированных медных жил | 2 | |
| Сечение медной жилы, мм² | 1,0 | 1,5 |
| Диаметр кабеля, мм | 12,5* | 13,0* |
| Вес кабеля, кг/км | 171,4* | 187,8* |
* - Данные предварительные. Диаметр и вес уточняются при оформлении заказа. По согласованию с заказчиком количество оптических модулей и количество волокон в модуле может быть изменено
Оптический кабель устойчив к указанным ниже воздействиям
| Вид воздействия | Нормируемое значение | Критерий оценки |
| Растягивающее усилие | 2,7 кН | - Δα* ≤ 0,05 дБ; - отсутствие повреждений |
| Раздавливающее усилие | 0,3 кН/см* | |
| Динамические изгибы | 20 циклов на угол ±90° | |
| Осевые закручивания | 10 циклов на угол ±360° (длина 4 м) | |
| Удар | Энергия удара: 10 Дж | |
| Водонепроницаемость | Длина образца: 3 м; время: 24 часа | Отсутствие воды на конце отрезка |
| Климатические воздействия*** Стойкость к повышенной и пониженной темпратуре |
- диапазон температур от -60°С до +70°С - 2 цикла, - время цикла ≥16 часов | Δα ≤ 0,05 дБ/км |
| Каплепадение гидрофобного компаунда | При +70°С | Отсутствие каплепадения |
| Испытание напряжением | - Переменное напряжение 10 кВ (частота 50 Гц) | Отсутствие пробоя |
| Импульсный ток растекания | - время 60 мкс - 105 кА | - Δα ≤ 0,05 дБ; - отсутствие повреждений |
*- по требованию клиента допустимая раздавливающая нагрузка может быть увеличена до 1,0 кН/см.
** - прирост затухания оптического волокна в кабеле на нормированных длинах волн.
*** - по согласованию с заказчиком диапазон рабочих температур может быть изменен.
| Рабочая температура | -60°C ... +70°C |
| Температура монтажа | -30°C ... +50°C |
| Температура транспортировки и хранения | -60°C ... +70°C |
| Минимальный радиус изгиба | не менее 15 диаметров кабеля |
| Срок службы | 25 лет |
Спецификации:
Спецификация на волоконно-оптический кабель марки ДОЛ-П-2,7кН
Декларации о соответствии:
Д-ОККБ-5642
По желанию заказчика ООО «Инкаб» может предоставить спецификацию на любую номенклатуру оптического кабеля. В связи с совершенствованием конструкций и технологий ООО «Инкаб» оставляет за собой право корректировать данные, указанные в спецификациях без предварительного уведомления.
Кабель представляет собой скрутку модулей, равномерно распределенных вокруг центрального силового элемента — стеклопластикового прутка. Часть модулей содержит оптические волокна, другая — медные токопроводящие жилы. Для поддержания стабильной геометрии конструкции используются кордели. На сердечник накладывается броня из гофрированной стальной ленты и оболочка.
Внешняя оболочка изготовлена из полиэтилена высокой плотности либо полимерной композиции, не распространяющей горение, не содержащей галогенов и обеспечивающей низкое дымовыделение (соотвествует типу исполнения нг(А)-FRHF), что делает кабель безопасным для применения в зданиях и на объектах с повышенными требованиями к пожарной безопасности.
