Применение: для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, в грунт и неглубокие болота, внутри зданий;

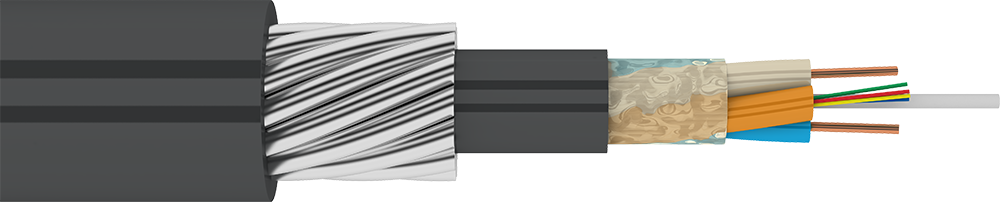

Центральный силовой элемент (стеклопластиковый пруток)
Изолированная медная жила
Оптическое волокно
Оптический модуль, заполненный гидрофобным гелем
Полиэтиленовая промежуточная оболочка
Броня из стальных проволок
Наружная оболочка
| Кол-во ОВ в кабеле, до | 32 | |
| Количество модулей | 2 | |
| Количество ОВ в модуле | 16 | |
| Количество изолированных медных жил | 2 | |
| Сечение медной жилы, мм² | 1,0 | 1,5 |
| Диаметр кабеля, мм | 13,3* | 13,8* |
| Вес кабеля, кг/км | 284,3* | 306,8* |
* - Данные предварительные. Диаметр и вес уточняются при оформлении заказа. По согласованию с заказчиком количество оптических модулей и количество волокон в модуле может быть изменено
Оптический кабель устойчив к указанным ниже воздействиям
| Вид воздействия | Нормируемое значение | Критерий оценки |
|---|---|---|
| Растягивающее усилие | 7 кН | - Δα** ≤ 0,05 дБ; - отсутствие повреждений |
| Раздавливающее усилие | 0,4 кН/см* | |
| Динамические изгибы | 20 циклов на угол ±90° | |
| Осевые закручивания | 10 циклов на угол ±360° (длина 4 м) | |
| Удар | 10 циклов на угол ±360° (длина 4 м) | |
| Водонепроницаемость | Длина образца: 3 м; время: 24 часа | Отсутствие воды на конце отрезка |
| Климатические воздействия*** Стойкость к повышенной и пониженной темпратуре |
- диапазон температур от -60°С до +70°С - 2 цикла, - время цикла ≥16 часов | Δα** ≤ 0,05 дБ/км |
| Каплепадение гидрофобного компаунда | При +70°С | Отсутствие каплепадения |
| Испытание напряжением | - Переменное напряжение 10 кВ (частота 50 Гц) | Отсутствие пробоя |
*- по требованию клиента допустимая раздавливающая нагрузка может быть увеличена до 1,0 кН/см.
** - прирост затухания оптического волокна в кабеле на нормированных длинах волн.
*** - по согласованию с заказчиком диапазон рабочих температур может быть изменен.
| Рабочая температура | -60°C ... +70°C |
| Температура монтажа | -30°C ... +50°C |
| Температура транспортировки и хранения | -60°C ... +70°C |
| Срок службы | 25 лет |
Спецификации:
Спецификация на волоконно-оптический кабель марки ДПС-П-7кН
Декларации о соответствии:
Д-ОККБ-5014
По желанию заказчика ООО «Инкаб» может предоставить спецификацию на любую номенклатуру оптического кабеля. В связи с совершенствованием конструкций и технологий ООО «Инкаб» оставляет за собой право корректировать данные, указанные в спецификациях без предварительного уведомления.
Кабель представляет собой скрутку модулей, равномерно распределенных вокруг центрального силового элемента — стеклопластикового прутка. Часть модулей содержит оптические волокна, другая — медные токопроводящие жилы. Для поддержания стабильной геометрии конструкции используются кордели. На сердечник накладывается промежуточная оболочка из полиэтилена. На промежуточную оболочку спирально накладывается броня из стальных (или стальных канатных) проволок. На броню накладывается оболочка из полиэтилена высокой плотности.
