Комбинированный оптический кабель ОМП

?

Применение: внутри зданий; для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам; в качестве полевого кабеля, для многократной смотки-размотки

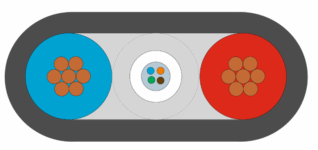

1

Оптические волокна

2

Оптический модуль с гидрофобным гелем

3

Изолированные медные жилы

4

Стеклонити

5

Наружная оболочка из полимерной композиции, не распространяющей горение, не содержашая галогенов с низким дымовыделением

Не распространяет горение

Стойкий к УФ-излучению

Комбинированная конструкция медь+оптика

Идеальное решение для видеонаблюдения

Основные технические параметры

Допустимая растягивающая нагрузка (МДРН), кН 1
Допустимая раздавливающая нагрузка, кН/см 1
Кол-во ОВ в кабеле, до 4
Количество изолированных медных жил 2
Сечение однопроволочной медной жилы, мм² 1,5
Размер кабеля, мм 4,5 ± 0,3 × 10,2 ± 0,3
Вес кабеля, кг/км 95

Параметры эксплуатации

Рабочая температура -60°C ... +70°C
Температура монтажа -30°C ... +50°C
Температура транспортировки и хранения -50°C ... +50°C
Минимальный радиус изгиба не менее 230 мм
Срок службы 25 лет
Гарантийный срок эксплуатации определяется договором поставки, но не менее дву× лет

По желанию заказчика ООО «Инкаб» может предоставить спецификацию на любую номенклатуру оптического кабеля. В связи с совершенствованием конструкций и технологий ООО «Инкаб» оставляет за собой право корректировать данные, указанные в спецификациях без предварительного уведомления.

Описание конструкции

Кабель построен на базе оптического модуля, содержащего оптическое волокно в заполнении из гидрофобного геля, обеспечивающего защиту от влаги. По обе стороны модуля располагаются изолированные медные жилы, выполненные в виде скрутки из медных проволок. Для повышения прочности и устойчивости конструкции пространство между модулем и жилами дополнительно армировано стеклонитями.

Внешняя оболочка изготовлена из полимерной композиции, не распространяющей горение, не содержащей галогенов и обеспечивающей низкое дымовыделение (LSZH), что делает кабель безопасным для применения в зданиях и на объектах с повышенными требованиями к пожарной безопасности.

Область применения

Кабель предназначен для универсального использования, включая:

  • внутреннюю прокладку в зданиях и сооружениях,
  • прокладку в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах,
  • размещение по мостам и эстакадам,
  • применение в качестве полевого кабеля, пригодного для многократной смотки и размотки при временных или мобильных установках.

Ключевые особенности

  1. Комбинация медных жил и оптического волокна в одной конструкции позволяет одновременно передавать питание и данные, снижая расходы на инфраструктуру и монтаж.
  2. Огнебезопасная оболочка LSZH обеспечивает соответствие современным требованиям пожарной безопасности в зданиях и общественных объектах.
  3. Высокая гибкость и прочность конструкции делает кабель удобным в эксплуатации и надёжным при многократной смотке и перемещении.
  4. Подходит для реализации проектов видеонаблюдения, автоматизации зданий и инфраструктурных решений в рамках концепции «Умный город».
